Комплексы оборудования БПСМ

Второе конструктивное исполнение состоит из проходческой бадьи, направляющей рамки.

Направляющая рамка включает в себя сварной каркас с зонтом, направляющие роликов и спрямляющий раструб, закрепленный в центральной части каркаса.

Разгрузочная ляда - сварная конструкция, на боковых частях которой имеются стойки с выступающими кулаками. При подъеме бадьи ее дужка взаимодействует со спрямляющимся раструбом и удерживается в рамке.

При спуске на разгрузку бадья садится фиксаторами на кулаки разгрузочной ляды и опрокидывается.

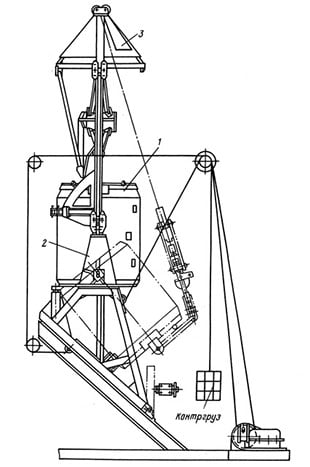

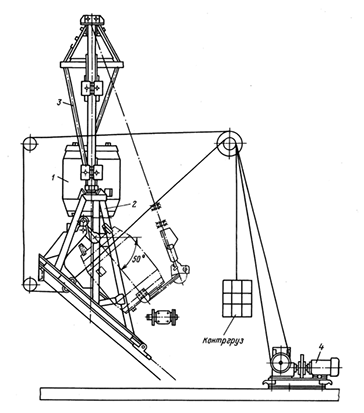

На схеме справа:
Комплексы оборудования БПСМ-4,5 и БПСМ-5
1- проходческая бадья,
2 - разгрузочная ляда,
3 - направляющая рамка,
4 - лебедка
