Машины подъемные стационарные mwm electro
Технические характеристики подъемных стационарных машин
Описание подъемной стационарной машины
Подъёмная машина типа В-4300/ОС-8 м/сек предназначена для привода одноконцевых шахтных подъёмных установок \л/ 52ув стволах глубиной до 1500 м.
Машина В-4300/ОС-8м/сек. является элементом подъёмной установки предназначенным прежде всего для проходки, а также для углубления, армировки и переармировки стволов.
Может также применяться в других подъёмных установках.
Предназначена для выполнения следующих работ:
- транспортировка людей;
- подъём добычи;
- транспортировка материалов;
- ревизия ствола и стволовые работы.
Конструкция подъемной стационарной машины

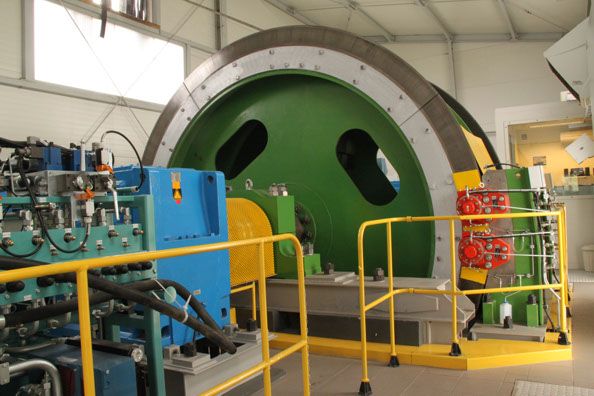

Намоточный барабан подъёмной машины диаметром 4300 мм приводится с двух сторон
посредством зубчатых передач, двумя электродвигателями постоянного тока.
Основными элементами механической части являются:
намоточный барабан,
- главный вал с двумя подшипниками,
- два зубчатые сцепления,
- две главные передачи,
- два гибкие сцепления,
- выстилка LeBus,
- два приводных электродвигателя,
- система дискового тормоза вместе с гидравлическим узлом питания и управления, электрически управляемым типа Н-С МWМ-4/VER.IID.
Основными элементами электрической части являются:
- преобразовательная система привода,
- система управления и настройки,
- системы защит,
- система визуализации и сигнализации состояний работы отдельных подузлов машины.
Все системы управления, настройки и защит выполнены с использованием программируемых контроллеров РLС.
В тормозной системе применено устройство 11У\/050 обеспечивающее дополнительную путь слива масла и создания перепада давления в гидравлической тормозной установке, приводя к безопасной остановке подъёмной машины.
Роторы приводных электродвигателей, а также два нереверсивные тиристорные преобразователи ОС5800 соединены в одну главную цепь подъёмной машины. Данный способ соединения обеспечивает 12-пульсное воздействие на питающую сеть. Изменение направления вращения подъёмной машины имеет место путем изменения направления течения тока в обмотках возбуждения электродвигателей. Описанная система позволяет работать с использованием одного преобразователя без ограничения грузоподъёмности при ограничении скорости езды до половины её значения.
Технические характеристики подъемной стационарной машины
| тип машины | B-4300/DC-8m/сек. |
|---|---|
| расположение машины | на стенке выработки |
| тип управления | ручное |
| виды работы | - добыча - транспортировка материалов - транспортировка людей - личная транспортировка - ревизии |
| скорость движения | - 8 м/сек. для добычи и транспортировки материалов - 6 м/сек. для езды людей - 1 м/сек. для ревизии ствола - 0- 0,5 м/сек.; 0 - 1 м/сек. для ревизии несущего каната и канатного - 2 м/сек. для транспортировки без регулятора хода - 0,5 м/сек. для транспортировки материалов под сосудом |
| ускорение / замедление | - ускорение движения: 0,6 м/сек.2 - замедление движения: 0,8 м/сек.2 |
| главное питание | 3 - 30 кВ |
| вспомогательное питание | 500 B |
| привод | преобразовательный |
| изготовитель электродвигателей | ABB |
| номинальные данные электродвигателей | - тип: DMI400R - мощность: Рn = 1043 кВт - ток главной цепи: In = 1459 А - напряжение главной цепи: Un = 750 В - скорость вращения: nп = 1016 об./мин. - ток возбуждения: Iw = 55 А - напряжение цепи возбуждения Uw = 110 В |
| максимальная статическая сила на канате | 240 кН |
| максимальная сила, срывающая несущий канат | 1900 кН |
