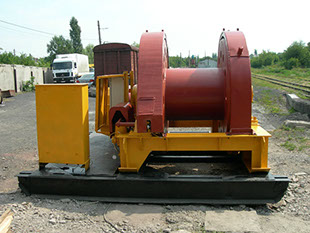

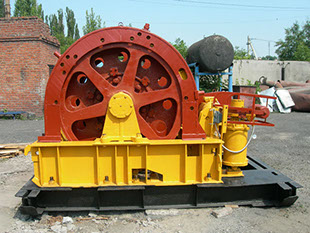

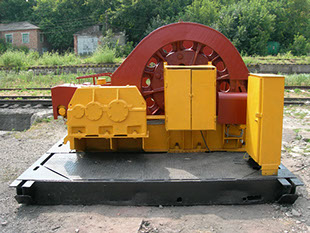

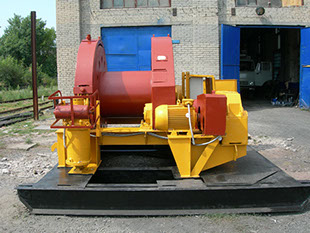

ЛЕБЁДКИ ПРОХОДЧЕСКИЕ ТИПА ЛПЭП (ГОСТ 7828-80)
Описание проходческих лебёдок типа ЛПЭП 5, ЛПЭП 10, ЛПЭП 16, ЛПЭП 25, ЛПЭП 45
Для подвески оборудования и коммуникаций в стволе используются проходческие лебедки, которые могут быть с электрическим или пневматическим приводом, в стационарном (транспортируемые к месту установки в разобранном виде и монтируемые на монолитном фундаменте в помещениях) или передвижном исполнении.
Передвижные проходческие лебёдки типа ЛПЭП со статическим натяжением каната 63-450 кН поставляются в открытом исполнении (то есть без помещения контейнерного типа). Поэтому для их использования следует предусматривать строительство временных зданий.
Лебёдки типа ЛПЭП устанавливают на унифицированные фундаментные блоки многократного использования и доставляются на строительную площадку в собранном виде на автомобильных прицепах (трейлерах) или по железной дороге.
Область применения проходческих лебедок с электрическим приводом
| Проходческие лебедки | Передвижные проходческие установки | Область применения |
|---|---|---|
| ЛПЭРП 6,3 | ЛППР 6,3 | Для подвески спасательной лестницы при проходке стволов глубиной до 1000-1500 м. |
| ЛПЭП 5 | ЛПП 5 | Для подвески оборудования при проходке и углублении вертикальных стволов шахт. Также могут использоваться для смены и навески канатов на многоканатных и барабанных подъемных установках при выполнении вспомогательных монтажных и грузоподъемных работ. |
| ЛПЭП 6,3 | Для натяжения направляющих канатов, подвески трубоповодов и кабелей. | |
| ЛПЭП 10 | ЛПП 10 | Для натяжения направляющих канатов, подвески насосов, опалубок, трубопроводов различного назначения. |
| ЛПЭП 16 | ЛПП 16 | Для натяжения направляющих канатов, подвески проходческих полков, опалубок, трубопроводов. |
| ЛПЭП 25 | ЛПП 25 | Для подвески оборудования при проходке и углублении вертикальных стволов шахт. Также могут использоваться для смены и навески канатов на многоканатных и барабанных подъемных установках при выполнении вспомогательных монтажных и грузоподъемных работ. |
| ЛПЭП 45 | ЛПП 45 | Для подвески, подъема и спуска проходческих агрегатов, многоэтажных полков, трубопроводов при проходке стволов глубиной до 1300-1500 м. |

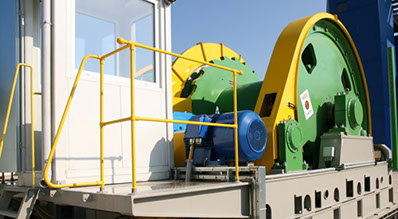

ЛЕБЁДКА БАРАБАННАЯ ТИХОХОДНАЯ WBW 45T
Описание лебёдки барабанной тихоходной WBW 45T
Барабанная тихоходная лебёдка типа WBW 45T предназначена для выполнения как стволовых работ, так и работ вне ствола. При выполнении стволовых работ лебёдка может служить для перемещения: подвешенных площадок, натяжных рам, стальной скользящей
опалубки, оборудования во время выполнения работ, связанных со строительством и реконструкцией стволов, а также выполнения всякого вида монтажных работ, вспомогательных и других работ в стволах. При выполнении работ вне ствола может служить для передвижения элементов, а также технологически для намотки и разматывания каната.
Применение лебёдки барабанной тихоходной WBW 45T
| тип: | WBW 45T |
|---|---|
| расположение: | на поверхности, на крае выработки либо на конструкции вне стволовой зоны |
| вид управления: | местное ручное управление; дистанционное; управление комплексное-центральное; от внешней системы. |
| режим работы: | стволовые работы; работы вне ствола. |
| допускаемая скорость каната: | - 0,25 м/сек. для стволовых работ; - 0,6 м/сек. для работ вне ствола. |
| способ намотки каната | - на себя; - под себя. |
| максимальный диаметр каната | 65 мм |
| максимальная статическая сила в канате на кожухе барабана (1-й слой) | 450 кН |
| максимальный момент нагрузки барабана лебёдки | 392 кНм (для каната 60 мм) |
| внешний диаметр оболочки барабана | 1650 мм |
| максимальный намоточный диаметр самого высокого слоя каната | 2615 мм |
| климатические условия применения | oт -400C дo +500C |
| степень защиты | - IP 43 для шкафа питания и управления - IP 54 для остального оборудования |
| питание | 500 В~ 400 В~ 230 В~ |
| питание цепей управления | 24 В~ |
| общий вес | oк. 65 000 кг |
Тихоходная барабанная лебёдка WBW 45T спроектирована таким образом, чтобы обеспечить:
- намотку (разматывание) на барабан одного каната максимальным диаметром до 65 мм;
- намотку каната с силой до 450 кН, в канате, набегающем непосредственно на кожух барабана (в первом намоточном слое);
- для каната 60 мм, нагрузку барабана лебёдки моментом до 392 кНм (произведение значения намоточного радиуса каната на барабане и значения статической силы в канате);
- намотку и размотку каната на барабан лебёдки с сохранением угла набега каната в вертикальной плоскости в пределах от + 70C дo – 10C (при намотке на себя) а также от +10C дo -4C (при намотке под себя);
- скорость движения наматываемого либо разматываемого каната с намоточного барабана лебёдки при выполнении стволовых работ до 0,25 м/сек.;
- скорость перемещения наматываемого либо разматываемого каната с намоточного барабана лебёдки, при выполнении работ вне ствола при недогруженном конце каната до 0,6 м/сек.;
- при выполнении стволовых работ, намотку каната до максимального намоточного диаметра D1 = 2615 мм, что для каната с номинальным диаметром 60 мм даёт вместимость барабана около 1500 м, в зависимости от действительного диаметра каната.
Система управления тихоходной барабанной лебёдки WBW 45T обеспечивает управление с плавной регулировкой скорости тяги в пределах -100% – 0 – +100%. Управление лебёдки может быть местное, от пульта установленного непосредственно в районе привода лебёдки, либо дистанционное с любого места назначенного пользователем. Система управления лебёдки приспособлена также для дистанционного управления в режиме индивидуального управления (единичной лебёдкой), либо комплексного – центрального (комплекса до 4 лебёдок), с использованием дистанционного управляющего устройства тихоходными барабанными лебёдками — ZUSWBW.
Конструкция лебёдки барабанной тихоходной WBW 45T
Лебёдка представляет собой компактную конструкцию, в которой элементы механической части и пульт местного управления установлены на жёсткой раме. Остальные элементы оборудования лебёдки установлены в специальном контейнере либо другом приспособленном помещении. Лебёдка может крепиться к фундаменту, с использованием рамы.
Основными узлами механической части являются:
- намоточный барабан,
- ось совместно с двумя подшипниками,
- открытая передача,
- храповой механизм,
- зубчатое сцепление,
- цилиндрическая зубчатая передача,
- гибкое сцепление,
- электродвигатель переменного тока,
- система дискового тормоза, совместно с гидравлическим питателем.
Основными узлами электрической части являются:
- система привода с частотными преобразователями,
- система управления и регулировки,
- системы защит.
Все системы управления, регулировки и защит выполнены с использованием программируемых контроллеров PLC.

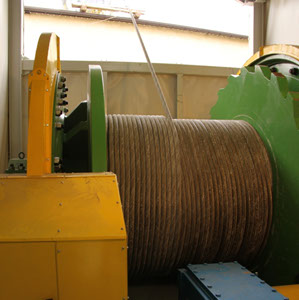

ЛЕБЁДКА БАРАБАННАЯ ТИХОХОДНАЯ WBW 35T
Описание лебёдки барабанной тихоходной WBW 35T
Барабанная тихоходная лебёдка типа WBW 35T предназначена для выполнения как стволовых работ, так и работ вне ствола. При выполнении стволовых работ лебёдка может служить для перемещения: подвешенных площадок, натяжных рам, стальной скользящей
опалубки, оборудования во время выполнения работ связанных со строительством и реконструкцией стволов, а также выполнения всякого рода монтажных работ, вспомогательных и других работ в стволах. При выполнении работ вне ствола может служить для передвижения элементов, а также технологически для намотки и разматывания каната.
Применение лебёдки барабанной тихоходной WBW 35T
| тип: | WBW 35T |
|---|---|
| расположение: | на поверхности на крае выработки на конструкции вне стволовой зоны |
| вид управления: | местное ручное управление дистанционное управление комплексное-центральное от внешней системы |
| режим работы: | - стволовые работы - работы вне ствола |
| допускаемая скорость каната: | - 0,25 м/сек. для стволовых работ - 0,6 м/сек. для работ вне ствола |
| способ намотки каната | на себя |
| максимальный диаметр каната | 48 мм |
| максимальная статическая сила в канате на кожухе барабана | 350 кН |
| максимальный момент нагрузки барабана лебёдки | 243 кНм (для каната 48 мм) |
| внешний диаметр оболочки барабана | 1200 мм |
| максимальный намоточный диаметр самого высокого слоя каната | 2000 мм |
| климатические условия применения | oт -200C дo +400C |
| степень защиты | - IP 43 для шкафа питания и управления - IP 54 для остального оборудования |
| питание | 500 В~ 400 В~ 230 В~ |
| питание цепей управления | 24 В~ |
| общий вес | oк. 52 000 кг |
Тихоходная барабанная лебёдка WBW 35T спроектирована таким образом, чтобы обеспечить:
- намотку (разматывание) на барабан одного каната максимальным диаметром до 48 мм,
- намотку каната с силой до 350 кН, в канате набегающем непосредственно на кожух барабана (в первом намоточном слое),
- для каната 48 мм, нагрузку барабана лебёдки моментом до 243 кНм (произведение значения намоточного радиуса каната на барабане и значения статической силы в канате),
- намотку и размотку каната на барабан лебёдки с сохранением угла набега каната в вертикальной плоскости в пределах от + 80C дo – 10C,
- скорость движения каната с намоточного барабана лебёдки, при выполнении стволовых работ, до 0,25 м/сек.,
- скорость перемещения намоточного барабана лебёдки, при выполнении работ вне ствола, при недогруженном конце каната до 0,6 м/сек.,
- при выполнении стволовых работ, намотку каната до максимального намоточного диаметра D1 = 2000 мм, что для каната с номинальным диаметром 48 мм даёт вместимость барабана около 2500 м, в зависимости от действительного диаметра каната.
Система управления тихоходной барабанной лебёдки WBW 35T обеспечивает управление с плавной регулировкой скорости тяги в пределах -100% – 0 – +100%. Управление лебёдки может быть местное, от пульта установленного непосредственно в районе привода лебёдки, либо дистанционное с любого места назначенного пользователем.
Система управления лебёдки приспособлена также для дистанционного управления в режиме индивидуального управления (единичной лебёдкой) либо комплексного – центрального (комплекса до 4 лебёдок), с использованием дистанционного управляющего устройства тихоходными барабанными лебёдками — ZUSWBW.
Конструкция лебёдки барабанной тихоходной WBW 35T
Лебёдка представляет собой компактную конструкцию, в которой элементы механической части и пульт местного управления установлены на жёсткой раме. Остальные элементы оборудования лебёдки установлены в специальном контейнере, либо в другом приспособленном помещении. Лебёдка может крепиться к фундаменту с использованием рамы.
Основными узлами механической части являются:
- намоточный барабан,
- ось совместно с двумя подшипниками,
- открытая передача,
- храповой механизм,
- зубчатое сцепление,
- цилиндрическая зубчатая передача,
- гибкое сцепление,
- электродвигатель переменного тока,
- система дискового тормоза, совместно с гидравлическим питателем.
Основными узлами электрической части являются:
- система привода с частотными преобразователями,
- система управления и регулировки,
- системы защит.
Все системы управления, регулировки и защит выполнены с использованием
программируемых контроллеров PLC.
