копры проходческие (внииомшс, ДОНГИПРООРГШАХТОСТРОЙ)
Описание проходческих копров ВНИИОМШС.
Копры ВНИИОМШСа предназначены для проходки стволов глубиной до 1600 м, диаметром в свету до 9 м. Все типы копров сборно-разборные, многократного применения.
Копры Север-1 и Север-2 применяют для проходки стволов в условиях Крайнего Севера при температуре наружного воздуха до -65С м скоростью ветра до 40 м/с. Они выполняются из низкогелированной стали, обеспечивающей безопасную работу при температуре до -70С. К месту проведения проходческих работ эти копры доставляют в виде деталей, которые собирают на месте с помощью болтов.
Технические характеристики проходческих копров

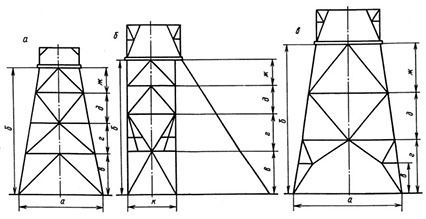

Копры проходческие, конструкции ВНИИОМШСа: а- I и II типов; б - III и IV типов;
в - "Север-1", "Север-2".
| Копер | I | II | III | IV | Север-1 | Север-2 |
|---|---|---|---|---|---|---|
| Глубина ствола, м | 400 | 800 | 1100 | 1400 | 1200 | 1600 |
| Диаметр ствола, м | 5 | 6,5 | 7 | 9 | 8 | 9 |
| Размеры шатра, м: а........................ б........................ в........................ г......................... д........................ ж........................ к......................... |
12 19 6,3 4,5 4,2 4 |
14 20,5 6,6 5,5 4,4 4 |
12 22 6,5 6 5,2 4,3 7 |
14 22,5 6,5 6,5 5 4,5 8 |
15 22 4,8 8,5 7,5 6 |
16 26 5,8 10 9 7 |
| Размер подшкивной площадки в плане, м | 55х5,5 | 7х7 | 7х7,9 | 8х9,56 | 6х8 | 9х9 |
| Масса металлоконструкций копра, т | ||||||
| общая в том числе: надстройки подшкивной площадки шатра лестниц |
35 2,3 5 23 2,2 |
60 3,3 13,5 40 2,6 |
80 4 21,2 53 1,3 |
93 5 27 59 1,4 |
86 3,7 18 63 1,8 |
130 5,5 24 98 2,1 |
Описание проходческих копров Донгипрооргшахтострой.

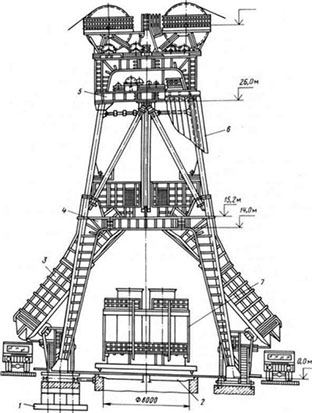

Копровый комплекс конструкции Донгипрооргшахтостроя:
1 - фундамент; 2 - нулевая рама; 3 - разгрузочный станок; 4 - шатер копра; 5 - подшкивная площадка; 6 - ограждающие конструкции (обшивка); 7 - проходческий полок на платформе.
Копры конструкции Донгипрооргшахтостроя, по мнению профессионалов, обладают более совершенной конструкцией. Шатер копра, разгрузочный станок, нулевую раму, ограждающие конструкции и подшкивную площадку изготовляют на заводе в виде укрупненных блоков, размеры, которых определяются возможностью перевозки от завода к месту монтажа автомобильным или железнодорожным транспортом. Конструкция копра, благодаря быстроразъемным соединениям и дополнительным устройствам, обеспечивает возможность применения индустриальных методов монтажа.
При использовании этих копров для проведения горизонтальных и наклонных горных выработок подшкивную площадку выполняют двухъярусной. На нижнем ярусе устанавливают шкивы для подвески оборудования при проходке ствола, на верхнем - подъемные шкивы и оборудование, необходимое для работы клетевой подъемной установки. Это обеспечивает переоборудование копра в минимальные сроки для проведения горизонтальных и наклонных горных выработок.
Разгрузочный станок оборудуют секторным затвором. Обшивку копра выполняют в виде навесных металлических панелей из профилированного настила размером 3х6 и 3х12 м, которые могут использоваться многократно. Панели навешивают на металлоконструкции шатра с помощью винтовых зажимов. Копер устанавливают на четырех отдельных фундаментах из инвентарных железобетонных блоков БФ-2.
Описание проходческих копров Донгипрооргшахтострой.
| Тип копра | КПК-1 | КПК-2 | КПК-3 |
|---|---|---|---|
| Вместимость бункеров, куб.м | 120 | 120 | 180 |
| Диаметр ствола, м | до 6 | 6-7 | свыше 7 |
| Глубина ствола, м | до 500 | до 1000 | свыше 1000 |
| Проходческий комплекс (забойный) | КС-3; КС-2у; КСМ-2у |
КС-2у; КС-1М |
2КС-2у; 2КС-1М |
| Вместимость бадей, куб.м | до 3 | 3-5 | свыше 5 |
| Габариты, м: | |||
| Шатровой части: у основания у подшкивной площадки высота шатра |
12х12 6х6 21 |
14х14 7х7 23,5 |
16х16 8х8 26 |
| Общая высота, м | 26 | 32 | 36 |
| Общая масса, т | 100 | 190 | 240 |
| В том числе: шатра обшивки подшкивной площадки разгрузочного станка нулевой рамы |
30 20 20 25 7 |
50 40 50 35 10 |
75 50 62 40 13 |
