комплекс оборудования бпсм.

Бадьи типа БПСМ могут поставляться в виде комплексов, которые изготавливаются в двух конструктивных исполнениях: комплексы оборудования с механизированной разгрузкой бадей. Тяговое усилие лебедки 11 кН, скорость каната лебедки 0,2 м/с.

Первое конструктивное исполнение состоит из проходческой бадьи, разгрузочной ляды, направляющей рамки и лебедки.

Второе конструктивное исполнение состоит из проходческой бадьи, направляющей рамки.

Направляющая рамка включает в себя сварной каркас с зонтом, направляющие роликов и спрямляющий раструб, закрепленный в центральной части каркаса.

Разгрузочная ляда - сварная конструкция, на боковых частях которой имеются стойки с выступающими кулаками. При подъеме бадьи ее дужка взаимодействует со спрямляющимся раструбом и удерживается в рамке.

При спуске на разгрузку бадья садится фиксаторами на кулаки разгрузочной ляды и опрокидывается.

Комплекс оборудования БПСМ

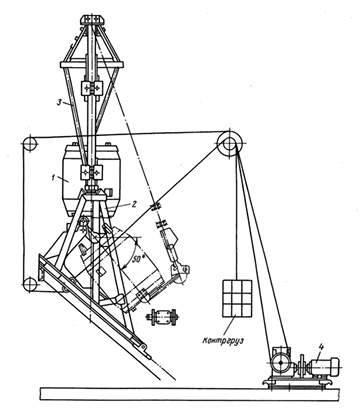

 1 - проходческая бадья, 2 - разгрузочная ляда, 3 - направляющая рамка, 4 - лебедка

Техническая характеристика комплексов БПСМ.

Комплексы оборудования БПСМ-4,5 и БПСМ-5

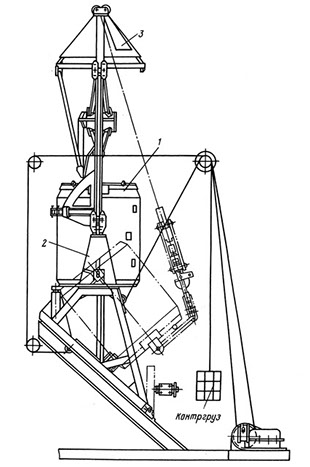

1- проходческая бадья, 2 - разгрузочная ляда, 3 - направляющая рамка, 4 - лебедка
