АРМИРОВКА ВЕРТИКАЛЬНЫХ СТВОЛОВ

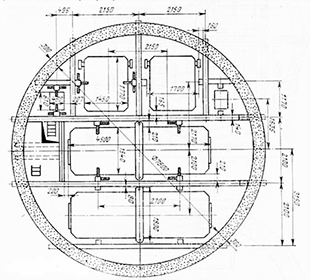

Схема армировки вертикального ствола.

При жесткой армировке в качестве проводников используются железнодорожные рельсы, сварные конструкции из металлических профилей (уголков или швеллеров). При металлической армировке для расстрелов применяют: сварные  коробчатые профили 170х104х10, 212х130х12 мм; двутавровые балки №24, 27Са и 30м; сварные коробчатые профили повышенной жесткости из двух швеллеров №30.

В качестве проводников используют сварные коробчатые профили 170х160х12, 190х200х16 мм; железнодорожные рельсы типа Р-38, Р-34 или Р-50. Рельсовые проводники используют в случае движения подъемных сосудов со скоростью менее 10 м/с.
